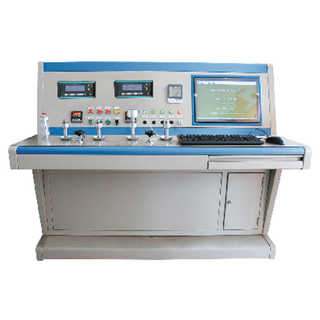

壓力自動校驗裝置OW-YZJ-T

時間:2019-02-18 13:49:28  來源:  作者: ; 浏覽

OW-YZJ-T壓力自動校驗裝置是@新研制成功的全量程壓力自動檢測系統。是集現代計量測試技術、計算機技術、信息管理技術于一體的新一代計量标準校驗裝備。
本裝置由自動真空源、自動氣壓源、自動液壓源及其壓力調節系統構成全量程自動壓力發生部分; 由多量程智能壓力模塊和智能化多功能精密數字壓力計組成高精度壓力标準部分;由PC機、專用數據采集卡、打印機和精心編制反複調試的專用軟件組成智能校驗管理部分;輔以按規程标準編制的計量器具管理軟件:綜合配備成了一套操作自動化、數據規程化、管理智能化、結果标準化的可溯源全量程自動壓力校驗設備。
Y(D)ZJ-T壓力自動校驗裝置可對0.1級以下準确度的指針式壓力表、數字式壓力表、壓力變送器、差壓變送器、壓力控制器等壓力計量器具進行校驗和量傳。是裝備現代壓力實驗室的理想設備。
■技術參數
1、造壓範圍: 氣壓: 0~lMPa
液壓: 0~60MPa
真空:-95~0kPa
2、測量範圍:壓力:-95kPa~60MPa (多模塊任意配置)
3、壓力測量:準确度 0.025%F • S 0.05%F • S
電壓測量:0~30V 0~5V 準确度:±(0.01%RD+0.005%F·S)
輸 出:0~15V 準确度:±(0.01%RD+0.005%F·S)
電流測量:0~30 mA 準确度:±(0.01%RD+0.005%F·S)
輸 出:0~30 mA 準确度:±(0.01%RD+0.005%F·S)
4、使用環境:溫 度:(0~50 )℃
相對濕度:<95%
氣 壓:(86~106)Kpa
5、供 電:220V AC
■壓力校驗裝置特點
1、量程範圍寬,-95kPa~60MPa範圍内多模塊任意選配,控制覆蓋面廣。
2、高精度數字壓力計單元獨立,可單機工作,便于檢驗。
3、裝置保留了手動獨立檢驗功能,在脫機狀态下,可通過面闆鍵盤手動完成檢驗工作。
4、專用軟件均按國家@新計量檢定規程編寫,且具有強大的計量管理和設備管理輔助功能。
5、裝置内含多項專利技術,技術先進。
6、可拓展三通道檢測功能,可同時檢測三台壓力儀表。
★模塊選型方法
名稱 型号 量程 分辯率 準确度
智能真空模塊 YMS-01 -98~0KPa 1Pa 0.05%F·S
YMS-02 -60~0KPa 1Pa 0.05%F·S
YMS-03 -25~0KPa 1Pa 0.05%F·S
YMS-04 -10~0KPa 1Pa 0.1%F·S
智能真空壓力模塊 YMS-05 -100~100KPa 1Pa 0.05%F·S
YMS-06 -60~60KPa 1Pa 0.05%F·S
YMS-07 -25~25KPa 1Pa 0.05%F·S
YMS-08 -10~10KPa 1Pa 0.1%F·S
YMS-09 -4~4KPa 1Pa 0.1%F·S
YMS-10 -1~1KPa 1Pa 0.1%F·S
智能氣壓模塊 YMS-11 0~100KPa 1Pa 0.05%F·S
YMS-12 0~250KPa 10Pa 0.05%F·S
YMS-13 0~400KPa 10Pa 0.05%F·S
YMS-14 0~600MPa 10Pa 0.05%F·S
YMS-15 0~1.0MPa 0.1KPa 0.05%F·S
YMS-16 0~2.5MPa 0.1KPa 0.05%F·S
智能液壓模塊 YMS-17 0~4.0MPa 0.1KPa 0.05%F·S
YMS-18 0~6.0MPa 0.1KPa 0.05%F·S
YMS-19 0~10MPa 1KPa 0.05%F·S
YMS-20 0~16MPa 1KPa 0.05%F·S
YMS-21 0~25MPa 1KPa 0.05%F·S
YMS-22 0~40MPa 1KPa 0.05%F·S
YMS-23 0~60MPa 1KPa 0.05%F·S
注:1、部分量程需0.025級準确度選型時應注明。
2、智能壓力模塊型号爲YM
YM系列智能壓力模塊
• 精巧牢固的結構設計,一體化封裝,使用性能好。
• 統一制式信号傳輸,一台主機可實現全量程覆蓋。
• 數字量信号傳送,距離遠,失真小。
• 備有普通模拟信号模塊,經濟實用。
• 超過“模塊選型表”量程範圍需在訂貨時注明

★模塊選型方法
★ 首先,客戶自己要清楚确認,現有被檢壓力儀表中的@大壓力量程Pmax、@小壓力量程Pmin、被檢表準确度△被檢、壓力模塊準确度△模塊;
★ 按标準表準确度是被檢表準确度的1/4量值傳遞關系,來計算要選擇壓力模塊量程覆蓋被檢表量程倍數n;n=△被檢/(△模塊×4);
★ 壓力模塊量程如下選擇:
第一隻壓力模塊量程P1必選Pmax,即P1=Pmax。第一隻壓力模塊P1能夠覆蓋到被檢表的量程是P1/n;
第二隻壓力模塊量程P2,應選擇小于P1/n的下一被檢表量程;第二隻壓力模塊P2能夠覆蓋到被檢表的量程是P2/n;
第三隻壓力模塊量程P3,應選擇小于P2/n的下一被檢表量程;第三隻壓力模塊P3能夠覆蓋到被檢表的量程是P3/n;
第四隻壓力模塊量程P4,應選擇小于P3/n的下一被檢表量程;第四隻壓力模塊P4能夠覆蓋到被檢表的量程是P4/n;
…………
直到覆蓋被檢表@小量程Pmin。
例如:
現有一個電廠,該廠有以下量程的壓力變送器-100KPa、5 KPa、10 KPa、25 KPa、60 KPa、100 KPa、160 KPa、1 MPa、2 MPa、6 MPa、10 MPa、25 MPa、30 MPa、60 MPa該批儀表的@高準确度爲0.5%。首先,我們以标準器的準确度是被檢表的準确度的1/4進行設計,然後,從@高量程向下考慮。我們是這樣選擇如下壓力模塊的:
第一步按上述計算方法中的第1、2條,已知:△被檢=0.5%,△模塊=0.05%,由此,确認壓力模塊量程覆蓋被檢表量程倍數n;n=△被檢/(△模塊×4) =0.5%/(0.05%×4)=2.5;
第二步按上述計算方法中的第3條,壓力模塊量程如下選擇:
第一隻壓力模塊量程P1必選60 MPa壓力模塊,即P1=60 MPa。第一隻壓力模塊P1能夠覆蓋到被檢表的量程是P1/n=60 MPa/2.5=24MPa;
第二隻壓力模塊量程P2,應選擇小于24MPa(P1/n=60MPa/2.5=24MPa)的下一被檢表量程,即,P2=10MPa;第二隻壓力模塊P2能夠覆蓋到被檢表的量程是P2/n=10MPa/2.5=4MPa;
第三隻壓力模塊量程P3,應選擇小于4MPa(P2/n=10MPa/2.5=4MPa)的下一被檢表量程,即,P3=2MPa;第三隻壓力模塊P3能夠覆蓋到被檢表的量程是P3/n=2MPa/2.5=0.8MPa;
第四隻壓力模塊量程P4,應選擇小于0.8MPa(P3/n=2MPa/2.5=0.8MPa)的下一被檢表量程,即,P3=160KPa;第四隻壓力模塊P4能夠覆蓋到被檢表的量程是P4/n=160KPa/2.5=64KPa;
第五隻壓力模塊量程P5,應小于64KPa(P4/n=160KPa/2.5=64KPa)的下一被檢表量程,即,P5=60KPa;第五隻壓力模塊P5能夠覆蓋到被檢表的量程是P5/n=60KPa/2.5=24KPa;
第六隻壓力模塊量程P6,應小于24KPa(P5/n=60KPa/2.5=24KPa)的下一被檢表量程,即,P6=10KPa;第六隻壓力模塊P6能夠覆蓋到被檢表的量程是P6/n=10KPa/2.5=2.4KPa;
第七隻壓力模塊量程P7,@後選擇爲-100KPa,P7=-100KPa。
參照以上模塊選型方法從高到低選擇合适的模塊,再依據需要和使用習慣,配套YBS系列精密數字壓力計。
